產品介紹

名稱： 壓力平衡式波紋補償器
說明：
內外壓力平衡式波紋補償器又叫內外壓力平衡式管道伸縮節，金屬波紋伸縮節。
內外壓力平衡式波紋補償器具有吸收內壓推力的能力，具有良好的導向性、產品剛度小、外形尺寸小鞥特點。
內外壓力平衡式波紋補償器連接方式：①法蘭連接式②接管連接式。
內外壓力平衡式波紋補償器軸向補償量：根據用戶要求。

產品特點

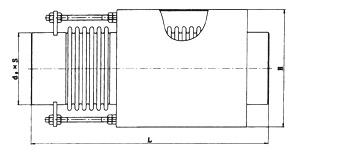

1、內外壓力平衡式波紋補償器（金屬波紋伸縮節）結構簡圖


2、內外壓力平衡式波紋補償器（金屬波紋伸縮節）產品代號

3、內外壓力平衡式波紋補償器（金屬波紋伸縮節）結構特點
管道伸縮節由內壓伸縮節和外壓伸縮節連接而成。
4內外壓力平衡式波紋補償器（金屬波紋伸縮節）補償特點
該管道伸縮節補償量大，無內壓推力，彈性反力較小等特點。
5、內外壓力平衡式波紋補償器（金屬波紋伸縮節）安裝使用注意事項：
（1）安裝時疏水口向下。
（2）現場安裝完后，必須拆除拉桿。
（3）安裝時介質流向與管道伸縮節的流向標志一致。
6、內外壓力平衡式波紋補償器（金屬波紋伸縮節）對支座作用力的計算：
軸向彈性力：Fx=Kx*(f*x)
Kx-軸向剛度N/mm
X-軸向?qū)嶋H變形量mm
f-計算系數，當預變形(包括△X=0時)f=1/2，當不進行預變形時，f=1。

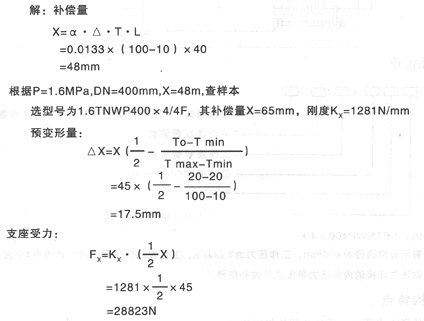

7、內外壓力平衡式波紋補償器（金屬波紋伸縮節）應用舉例：
通徑為400mm的一段熱水管道長40m，介質壓力為1.6Mpa,工作溫度為100℃，安裝溫度為20℃。試選擇補償器的型號并不計算支座受力。
